CENTRÁLNÍ ÚLOŽIŠTĚ (utility-scale)

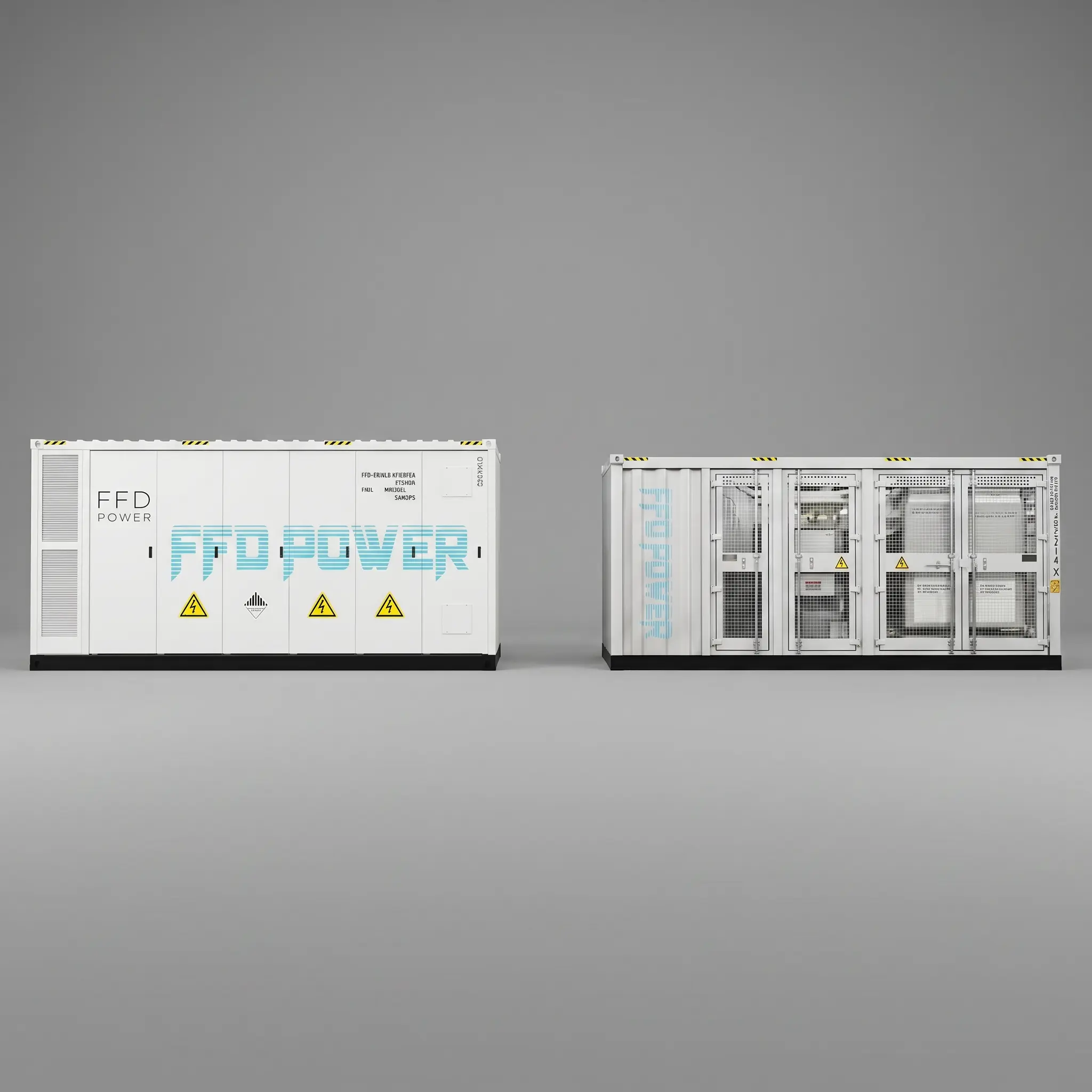

Galaxy 5015 Centralized
Plně integrované kontejnerové úložiště pro utility-scale instalace. Vysokokapacitní lithiové baterie, výkonová konverze, transformace na vyšší napětí, EMS, požární ochrana a SCADA jako jeden předpřipravený celek na klíč.
Výkon
až 2,5 MW
Výstup
690 V
Kapacita
5015 kWh (≈ 5 MWh)
track record
Proč Galaxy 5015?
Při návrhu bereme v úvahu všechny aspekty vašeho projektu.
Požární bezpečnost
Bezpečnost je řešena na úrovni jednotlivého PACKu pomocí pokročilého zaplavovacího hasicího systému. Při tepelném úniku v jednom článku se zasažený PACK okamžitě zaplaví chladicí kapalinou, což uhasí požár přímo u zdroje a zabrání šíření na sousední PACKy. Systém využívá řídicí panel Kentec, světově uznávanou značku schválenou hasičskými úřady ve více zemích, což umožňuje bezproblémovou integraci s místními protipožárními systémy i hladký průběh kolaudace.
Multifunkční řízení
Multifunkční PCS pracuje ve třech konfigurovatelných režimech: PQ pro řízení činného/jalového výkonu, VF pro řízení napětí a frekvence (grid-forming) a VSG pro chování virtuálního synchronního generátoru. Tato flexibilita umožňuje black start a grid-forming funkce, v režimu PQ navíc dodává ultrarychlý grid-following výkon s odezvou na frekvenční a výkonové signály do 200 ms. Ideální pro peak shaving a služby frekvenční regulace.
Technické parametry
Specifikace systému
Baterie
Kapacita
5015 kWh
Bateriové moduly
12× cluster, vlastní spotřeba 48 kW
IEC 62619
IEC 63056
IEC 61000
UL 9540A
UL 1973
UN 3536
PCS
Výkon
1250 / 1725 / 2500 kW
Výstupní napětí
690 V
Frekvence
50 / 60 Hz
IEC 61000
IEC 62477
EN 50549-2
VDE 4110
CEI-016
Transformátor
provedení
olejový i suchý (na vyžádání)
napětí
10 / 15 / 20 / 22 / 35 kV (na vyžádání)
IEC 60076
SCADA
Komunikační protokol
Modbus TCP/IP, IEC 61850
ISO 27001
ke stažení
Dokumenty k produktu
Manuál
Kompletní technická dokumentace k produktu.
Certifikát
Doklady o shodě a certifikace pro projekt i revizi.
Instalační průvodce
Krok za krokem od umístění skříně po připojení k síti.
