CENTRÁLNÍ ÚLOŽIŠTĚ (utility-scale)

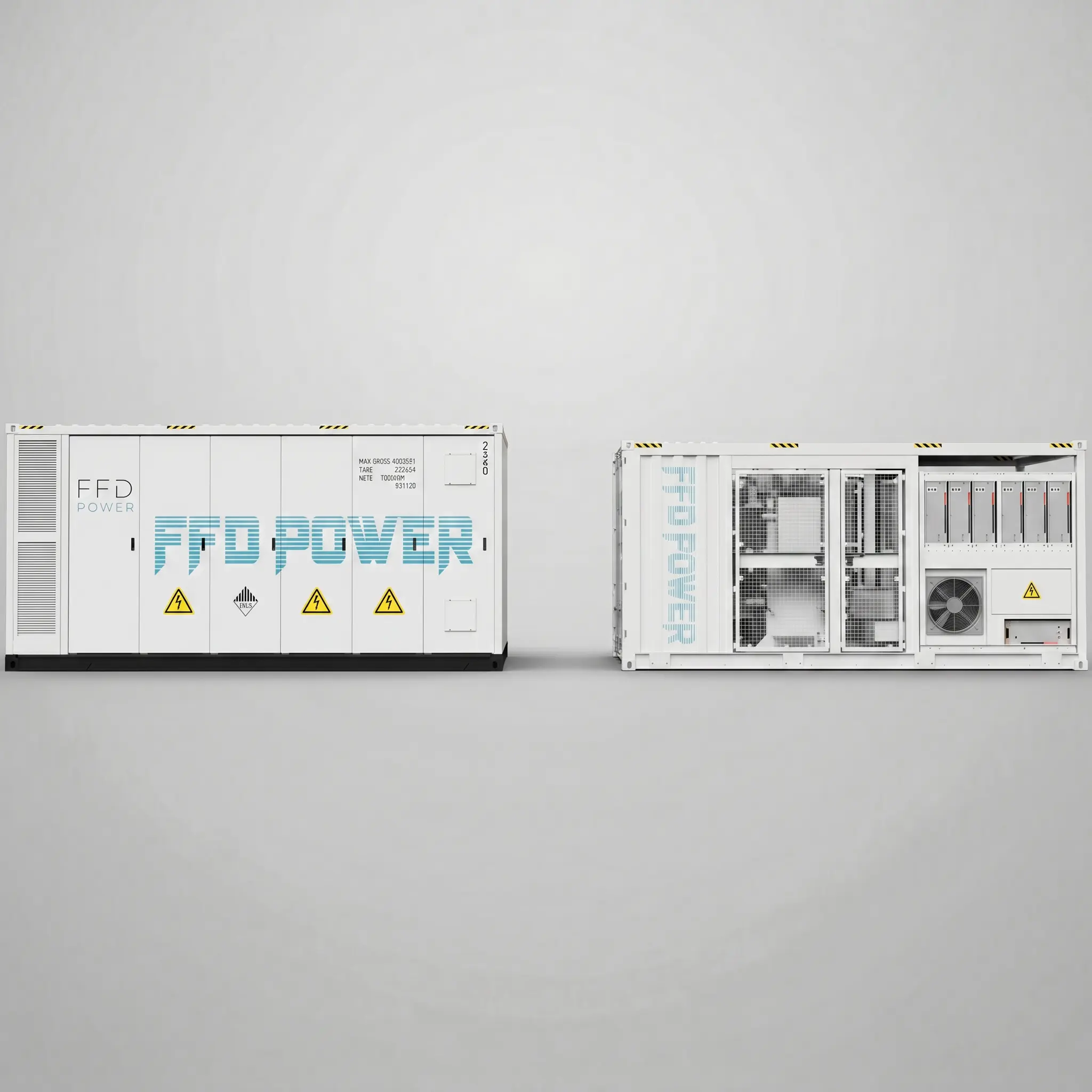

String-Type PCS Containerized System

Plně integrované kontejnerové úložiště se string PCS. Vysokokapacitní lithiové baterie, výkonová konverze, transformace na vyšší napětí, EMS, požární ochrana a SCADA jako jeden předpřipravený celek na klíč.

Výkon

až 2,5 MW

Výstup

690 V

Kapacita

5015 kWh (≈ 5 MWh)

track record

Proč String-Type PCS Containerized System?

Při návrhu bereme v úvahu všechny aspekty vašeho projektu.

Požární bezpečnost

Bezpečnost je řešena na úrovni jednotlivého PACKu pomocí pokročilého zaplavovacího hasicího systému. Při tepelném úniku v jednom článku se zasažený PACK okamžitě zaplaví chladicí kapalinou, což uhasí požár přímo u zdroje a zabrání šíření na sousední PACKy. Systém využívá řídicí panel Kentec, světově uznávanou značku schválenou hasičskými úřady ve více zemích, což umožňuje bezproblémovou integraci s místními protipožárními systémy i hladký průběh kolaudace.

ANY PORT SCADA

Vlastní systém ANY PORT SCADA propojuje lokální a vzdálené řízení paralelní architekturou. Připojením Siemens PLC, PCS, BMS a rozhraní TSO do jedné brány zvládá systém současně lokální řídicí logiku i vzdálený dispečink. Siemens PLC přitom drží bezpečnostní blokace a řídicí logiku lokálně. Rychlá odezva navenek, spolehlivost uvnitř.

ANY PORT SCADA

Vlastní systém ANY PORT SCADA propojuje lokální a vzdálené řízení paralelní architekturou. Připojením Siemens PLC, PCS, BMS a rozhraní TSO do jedné brány zvládá systém současně lokální řídicí logiku i vzdálený dispečink. Siemens PLC přitom drží bezpečnostní blokace a řídicí logiku lokálně. Rychlá odezva navenek, spolehlivost uvnitř.

Single Cluster Management

Architektura Single Cluster Management nechává každý bateriový cluster pracovat nezávisle pod vlastní řídicí jednotkou. Tím se prakticky eliminují vyrovnávací proudy mezi clustery, což výrazně prodlužuje životnost baterie. Nezávislý provoz znamená, že porucha jednoho clusteru neohrozí celý systém, čímž roste dostupnost a zjednodušuje se servis. Počet clusterů lze flexibilně nakonfigurovat už ve fázi návrhu podle požadované kapacity, takže řešení je technicky robustní i ekonomicky optimalizované.

Single Cluster Management

Architektura Single Cluster Management nechává každý bateriový cluster pracovat nezávisle pod vlastní řídicí jednotkou. Tím se prakticky eliminují vyrovnávací proudy mezi clustery, což výrazně prodlužuje životnost baterie. Nezávislý provoz znamená, že porucha jednoho clusteru neohrozí celý systém, čímž roste dostupnost a zjednodušuje se servis. Počet clusterů lze flexibilně nakonfigurovat už ve fázi návrhu podle požadované kapacity, takže řešení je technicky robustní i ekonomicky optimalizované.

Multifunkční řízení

Multifunkční PCS pracuje ve třech konfigurovatelných režimech: PQ pro řízení činného/jalového výkonu, VF pro řízení napětí a frekvence (grid-forming) a VSG pro chování virtuálního synchronního generátoru. Tato flexibilita umožňuje black start a grid-forming funkce, v režimu PQ navíc dodává ultrarychlý grid-following výkon s odezvou na frekvenční a výkonové signály do 200 ms. Ideální pro peak shaving a služby frekvenční regulace.

Technické parametry

Specifikace systému

Baterie

Kapacita

5015 kWh

Bateriové moduly

12× cluster, vlastní spotřeba 48 kW

IEC 62619

IEC 63056

IEC 61000

UL 9540A

UL 1973

UN 3536

PCS

Výkon

2,5 MW

Výstupní napětí

690 V

Frekvence

50 / 60 Hz

IEC 62477

IEC 61000

EN 50549

GB/T 34120

Transformátor

provedení

olejový i suchý (na vyžádání)

napětí

10 / 15 / 20 / 22 / 35 kV (na vyžádání)

IEC 60076

SCADA

Komunikační protokol

Modbus TCP/IP, IEC 61850

ISO 27001

ke stažení

Dokumenty k produktu

Manuál

Kompletní technická dokumentace k produktu.

Certifikát

Doklady o shodě a certifikace pro projekt i revizi.

Instalační průvodce

Krok za krokem od umístění skříně po připojení k síti.

Zaujal vás String-Type PCS Containerized System?

Konzultujme spolu váš záměr.
